Pórtico de lavado | Puente de lavado

Puente de lavado

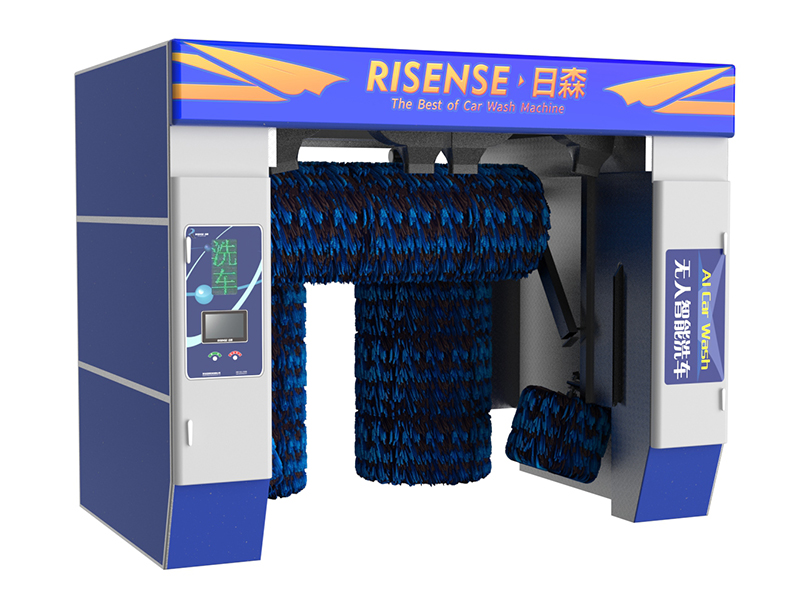

El puente de lavado CF-340 representa una opción altamente rentable. Este equipo cuenta con una estructura arqueada fabricada en aleación ZCF resistente a la corrosión e incorpora cuatro conjuntos de potentes y silenciosos sopladores fijos, caracterizados por un alto caudal de aire, una gran eficacia de secado, bajo nivel de ruido y respeto por el medio ambiente; asimismo, presenta una baja tasa de fallos y muestra códigos de error y sus causas, lo que facilita la resolución de problemas.

Solicite una cotización

Parámetros
Ventajas
Detalles
Proceso de lavado de automóviles

Parámetros técnicos

Modelo	CF-340
Dimensión total	26103600m2815mm
Dimensión total	Raíles: 9000*3200mm
Rango de ensamblaje	1087043003200mm
Voltaje	CA 380V 50Hz (potencia total: 21.53kW)
Suministro de agua	Diámetro de la tubería: DN25, flujo del agua≥80L/min
Presión del aire	0.75-0.8Mpa
Horizontalidad del suelo	Desviación≤10mm
Tipos de vehículos	Vehículo ligero de cuatro ruedas, automóvil de tamaño mediano, vehículo de hasta 7 plazas.
Rango de movimiento	52002100(plegado de espejos)2100mm
Capacidad de lavado de coche	Lavado normal: 2'58'', Lavado premium: 4'48''
Consumo de agua	75-115L/coche
Consumo de energía	0.3-0.5kWh/coche
Consumo de champú	10ml/set
Consumo de cera	15ml/set

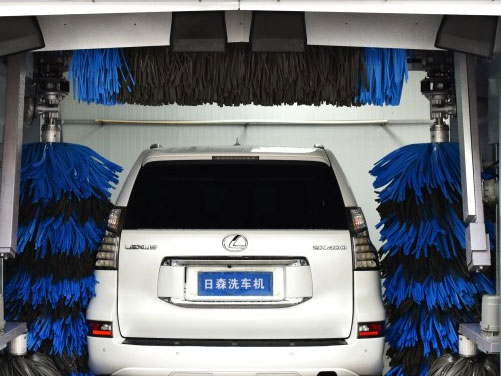

Cepillos verticales cortos	2
Cepillos verticales largos	2
Cepillo superior	1

Configuraciones

Marco	Marco de acero aleado ZFC galvanizado por inmersión en caliente
Sistema de control	MCU (Risense)
Monitoreo optoelectrónico	Banner de EE.UU.
Interruptor de proximidad	PEPPERL FUCHS de Alemania
Contactor	Schneider de Francia
Válvula solenoide	Pinguan
Relé térmico	Schneider de Francia
MCCB	Schneider de Francia
Protector de motor	Schneider de Francia
Relé intermedio	Honeywell de EE.UU.
Motor de elevación con freno	SITI
Motor de rotación del cepillo	SITI

Ventajas

Escanee el código QR para iniciar el lavado; funcionamiento sin supervisión
Escanee el código QR para seleccionar el modo de lavado adecuado, siga las instrucciones para prepararse e inicie el lavado del vehículo; un proceso muy cómodo.
Tecnología de sensores optoelectrónicos de cuarta generación
El vehículo es escaneado con alta precisión por el sensor optoelectrónico antes de entrar en el sistema de lavado; se mide su forma para que el PLC controle el cepillo superior.
Cepillo superior montado en un brazo doble
El cepillo superior se desplaza mediante un brazo doble. El cepillo se eleva gracias a un cilindro neumático y desciende por caída libre, regulada mediante un contrapeso. Mediante el contacto y la interacción entre el cepillo superior giratorio y el vehículo, el cepillo se adapta a la forma del techo y realiza un lavado eficiente.

Detalles

Proceso de lavado de automóviles

Prelavado --- espumado --- cepillado --- rociado de agua --- rociado de cera líquida --- secado

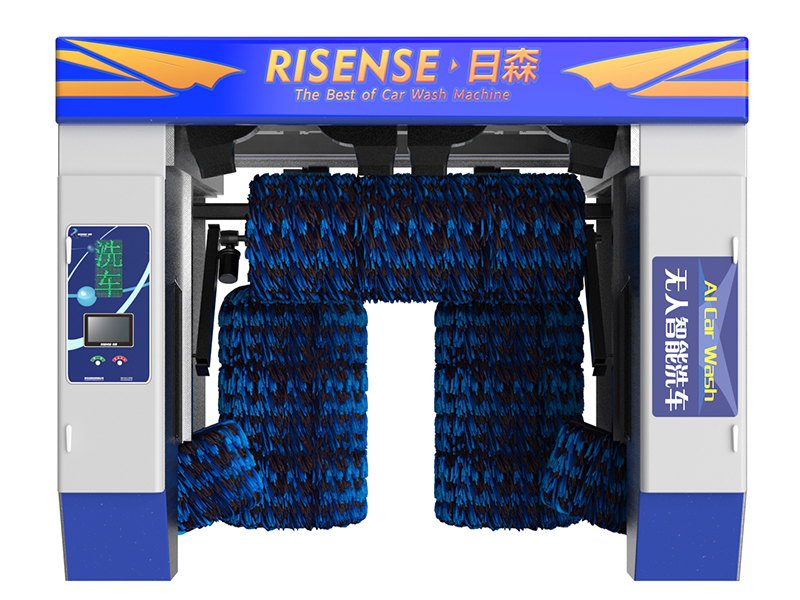

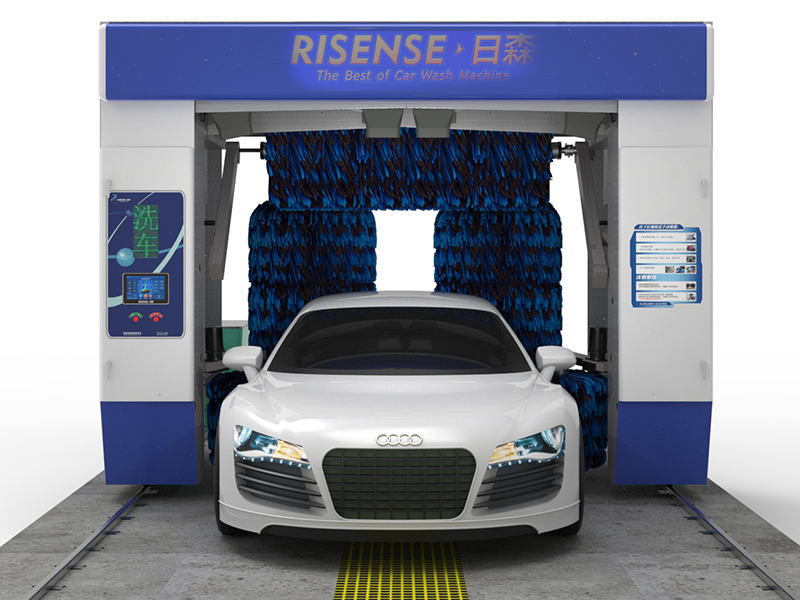

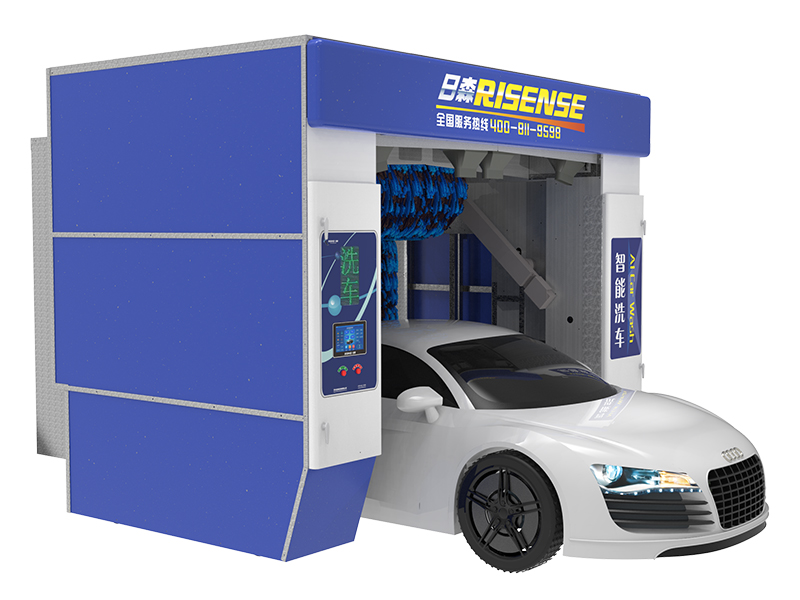

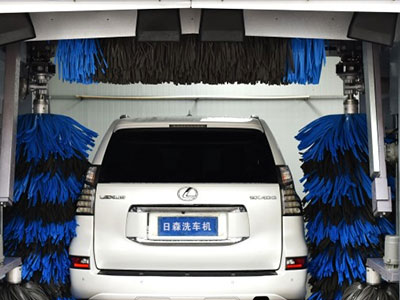

CF-340

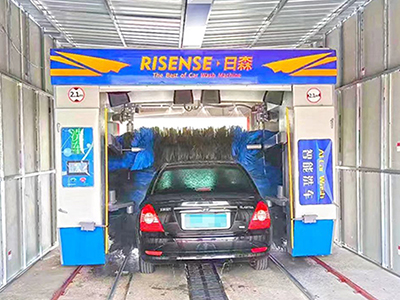

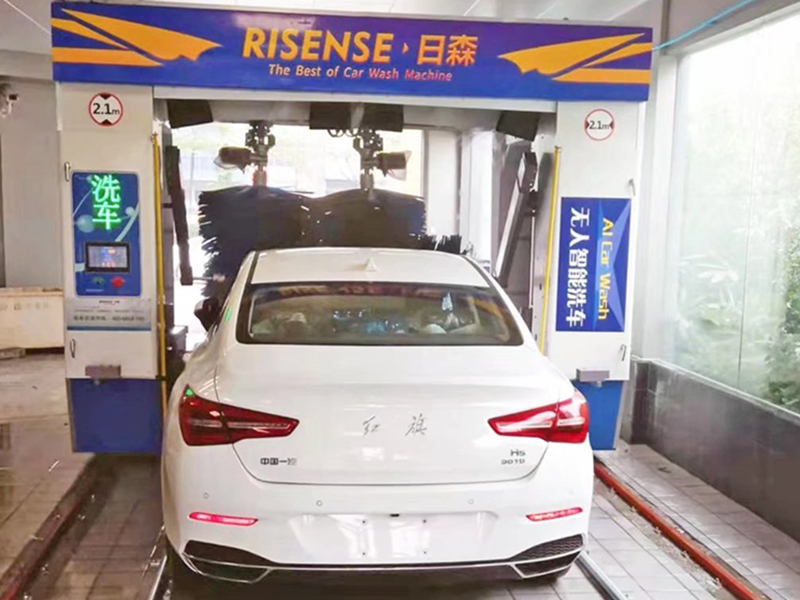

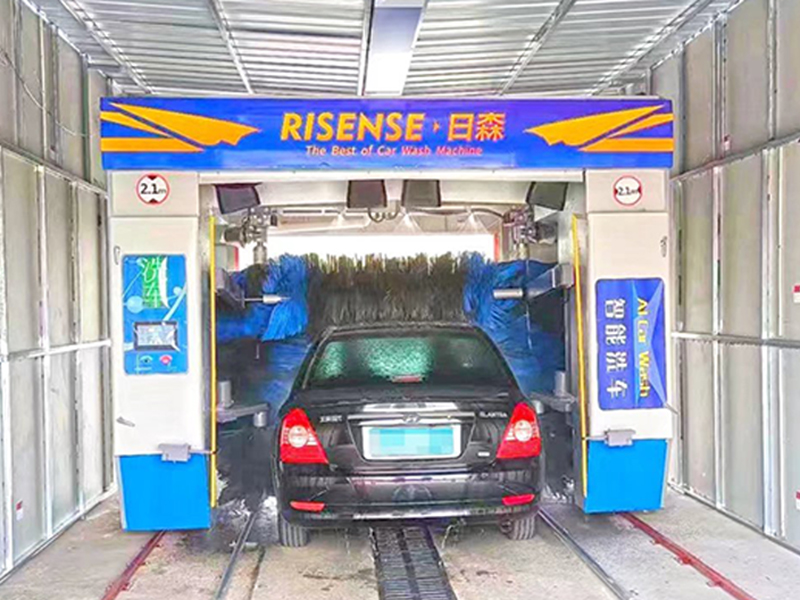

Puente de lavado

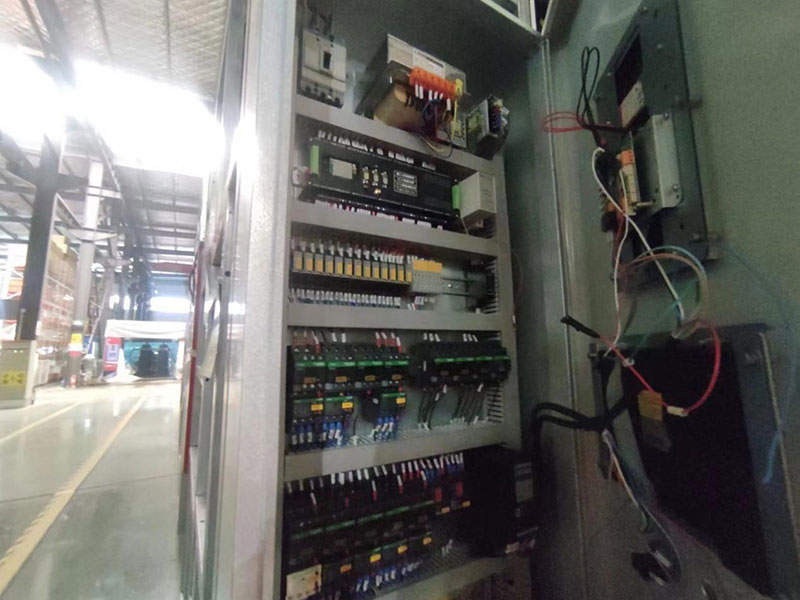

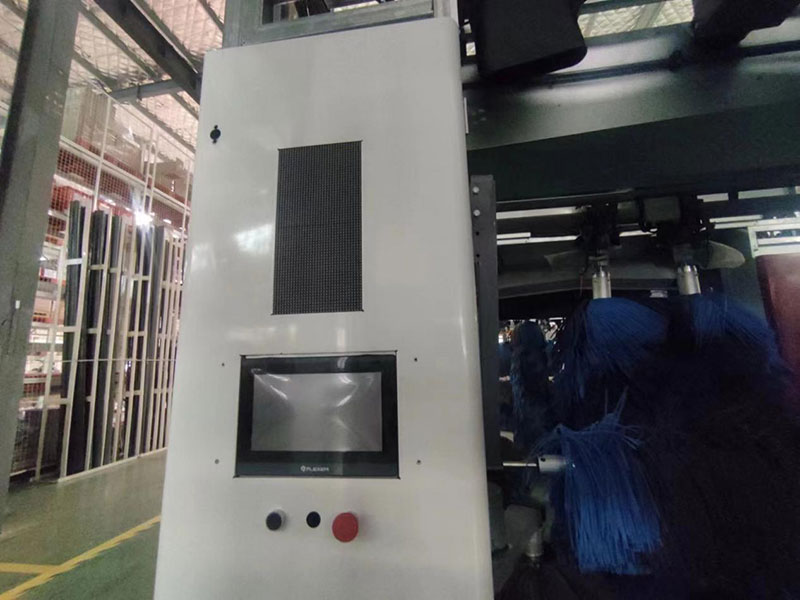

Panel de control

Sistema de control MCU

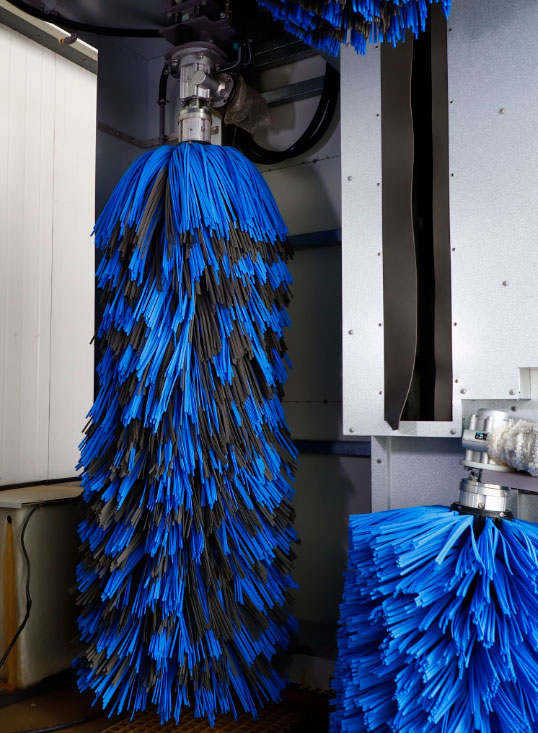

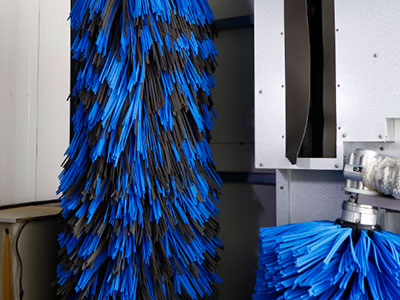

Cepillos de espuma

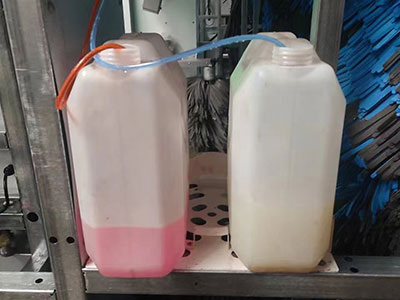

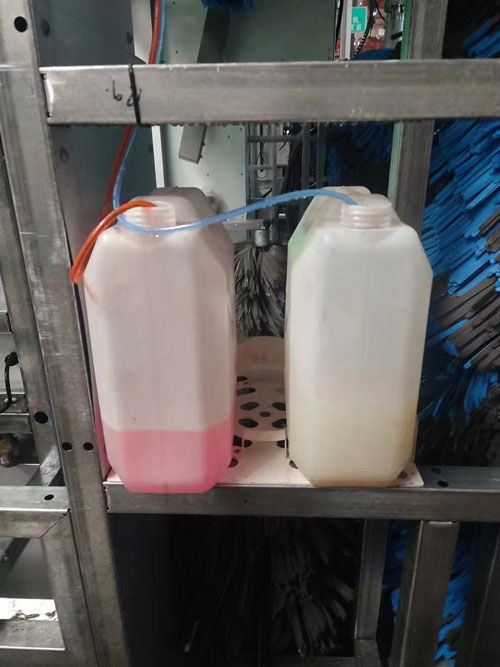

Aspersión de champú y cera

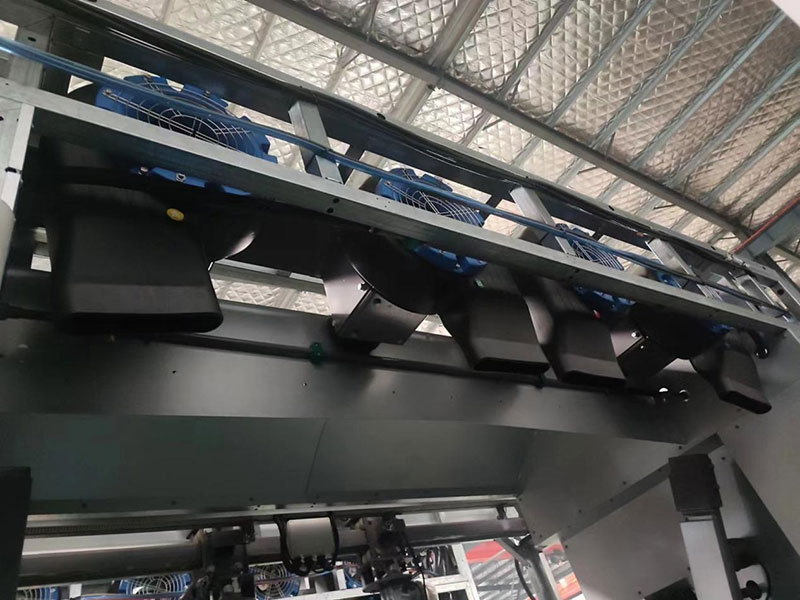

4 potentes secadores de aire
